漂浮式水上光伏電站

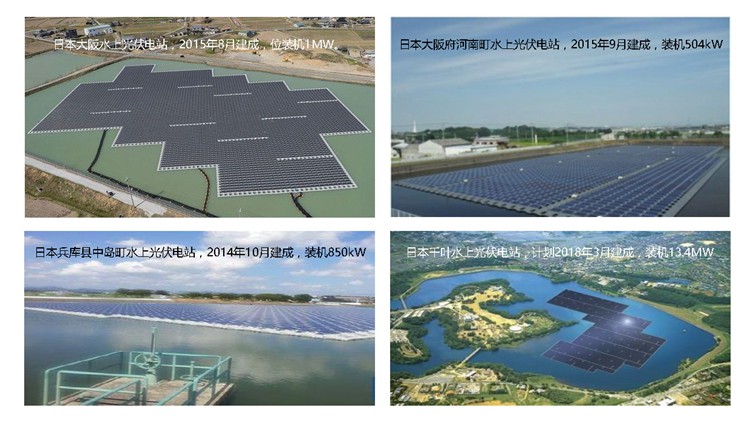

早在2011年美國《科學日?qǐng)?bào)》就有了關于漂浮式水上光伏電站的報道，這項技術在國外的發展要較國內早，已經有了一些成功案例，國內目前處于剛起步階段，但呈蓬勃發展的趨勢。日本是目前世界上水上漂浮式光伏電站實際應用最多的國家，根據統計2014年已有3.824MW并網，2015年18.824MWp并網，另還有2016年15MW年初并網。

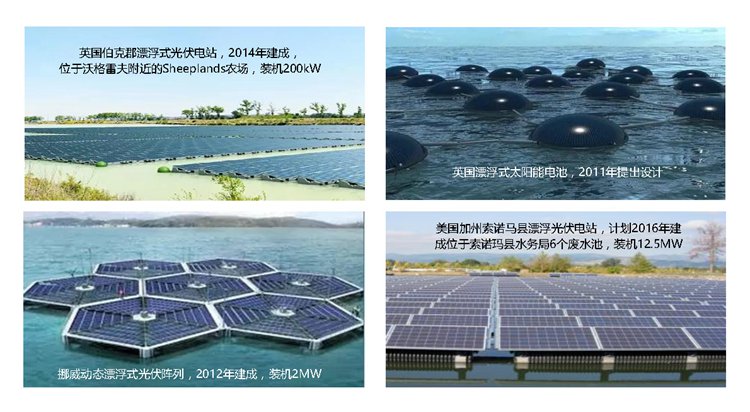

另外：印度、韓國、新加坡、英國、挪威、美國、巴西、澳大利亞等國家均有水上漂浮電站在建或建成項目。

1、資源開發：不占用優良土地森林資源，可利用廢棄礦坑、水庫和采礦塌陷水域（不建議在北方嚴寒地區水域）。

2、提高發電量：水冷通風效果，發電量同比提高約10%。

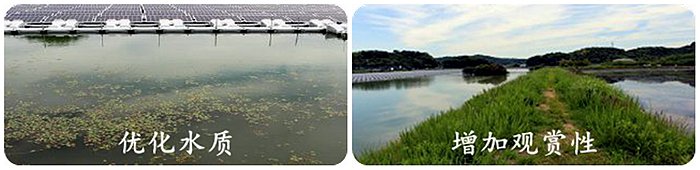

3、保護水體：水面遮蔽減少水體的蒸發量，抑制藻類生長。

4、節能環保：浮筒、浮箱材料可100%回收利用，不污染水體。

5、運維方便：灰塵少，便于清洗，避免雜草陰影遮擋。

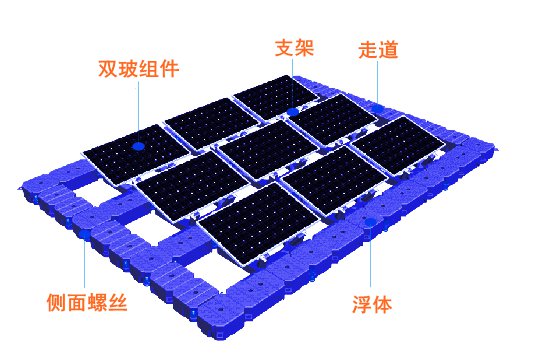

漂浮式光伏支架系統

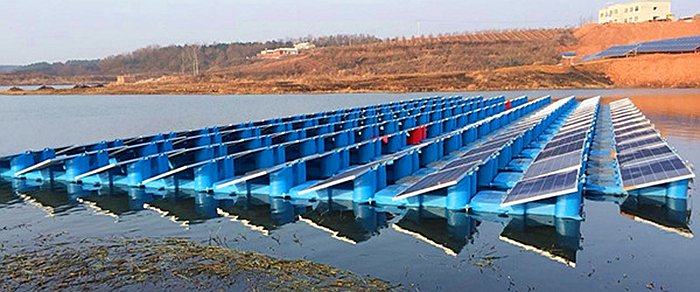

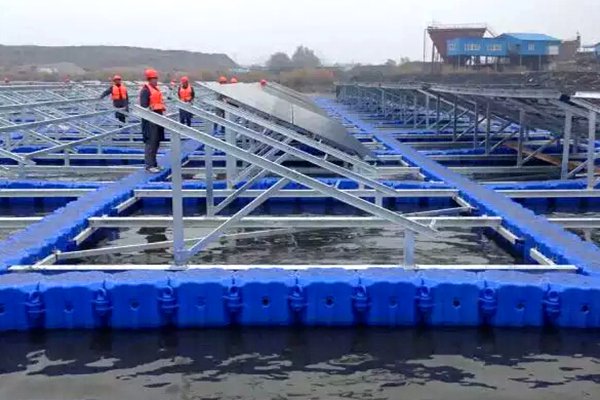

漂浮式水上光伏發電系統是指在水塘、小型湖泊、水庫、蓄水池等水上建立漂浮式光伏電站，以解決傳統光伏發電占地面積大的問題。將光伏發電組件固定在浮體上。浮筒、浮箱由高密度聚乙烯制成。專業的結構設計在確保系統強度前提下，優化浮體結構，簡便的拼接設計，有效地提高了工程安裝的時效，大大降低了安裝成本。

水上光伏基礎（浮體）型式：采用浮筒、集成浮箱、 或支架合一的型式。

注：集成浮箱特指由浮箱、走道系統、支架系統組成的承載體系。集成浮箱不破壞水流性能、浮體使用壽命長。但對鋼結構加工技術要求高。

1、模塊化設計，拼接安裝簡便；

2、浮筒、浮箱采用高密度聚乙烯材料制作，使用壽命長；

3、支架與浮體采用優化連接件，安裝更牢靠，整體結構更穩定；

4、建立在水面上，不占用土地資源，可減少征地費用；

5、水體對光伏組件有冷卻效應，可以抑制組件表面溫度上升，從而獲得更高的發電量；

6、將太陽能電池板覆蓋在水面上，理論上可減少水面蒸發量，抑制水中藻類繁殖，有利于水資源的保護；

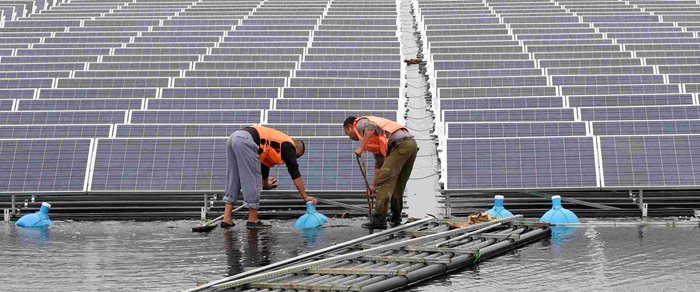

7、光伏電站建立在水中，可以減少灰塵對組件的污染，且方便組件清洗，同時閑雜人員與動物難以接近組件，可有效防止人員及動物對組件的破壞。

8、水面整齊排列的光伏組件，可以作為一項具有特色的景點；

一、高質量專利浮筒，支架、便道與浮箱組合結構（集成浮箱）等。

二、支架檁條的平整度及柔性與組件的匹配（波浪影響）。

三、就地升壓變可放置在岸邊或?qū)Ｓ酶∨_(tái)上，大型項目應布置在方陣內。

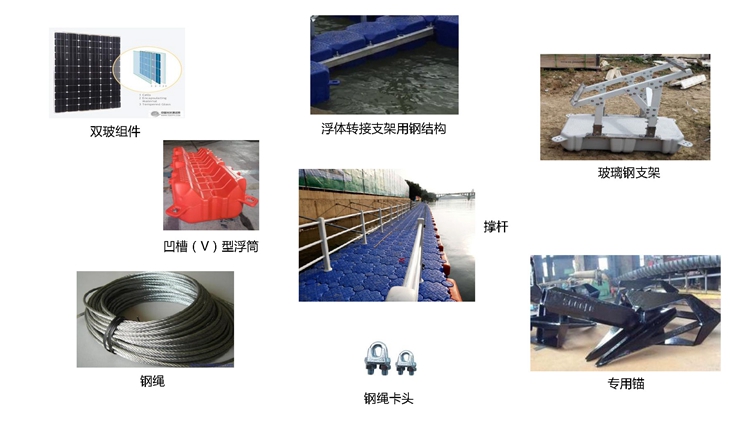

四、支架材質可采用熱鍍鋅、鋁合金或玻璃鋼。

五、光伏方陣的錨固：水泥錨塊集合、鐵錨、拉索、撐桿。

六、光伏方陣的接地。組件可采用雙玻組件，防潮（PID free）性能優異。

七、運行維護和檢修通道。

八、組串式逆變器、匯流箱的安裝放置方式、防護等級。

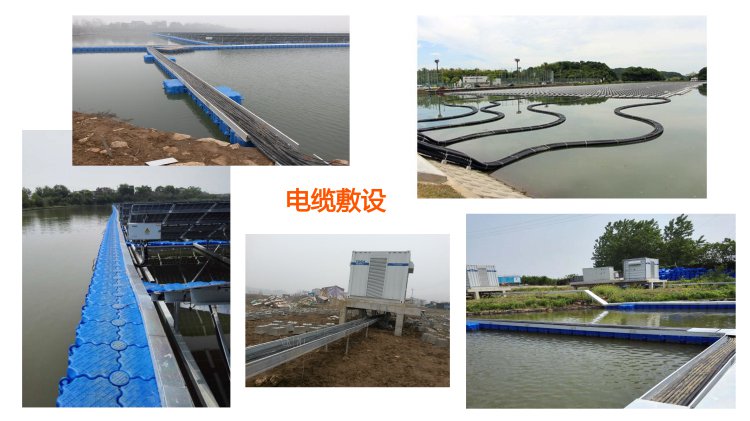

九、電纜通道可采用橋架以浮筒為基臺，上岸可采用凹槽型浮筒。

十、電纜可選用鋁合金電纜，抗氧化，耐腐蝕，柔韌性好，重量輕。

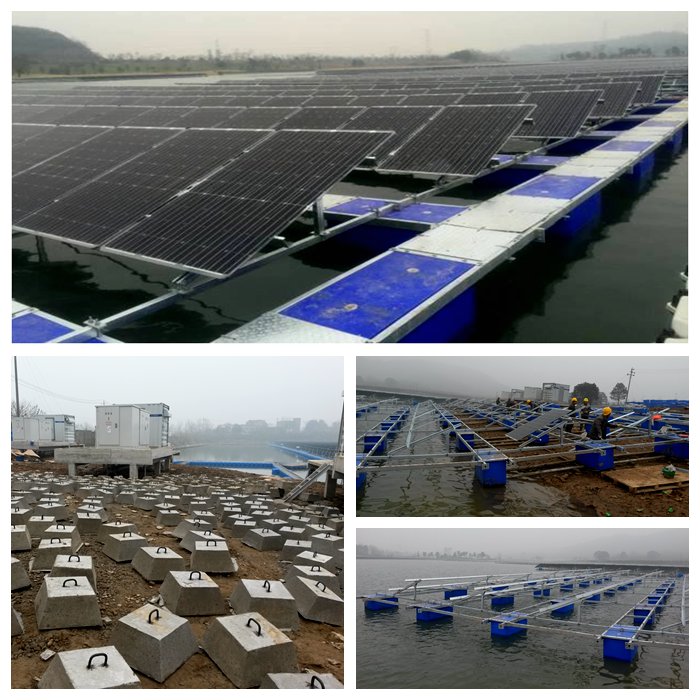

對無法扎錨樁固定的人工湖底，配備足夠的混凝土錨塊。靠近岸邊的用撐桿，遠離岸邊的用鋼索，鋼索固定在岸邊或湖底，方陣之間的連接用撐桿配走道。

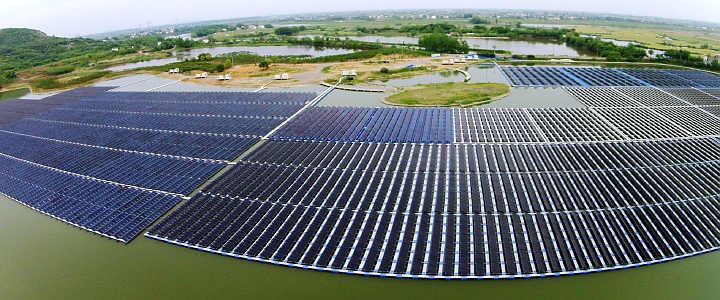

蕪湖水上光伏發電項目：該項目地處人工湖，水域面積約330畝，水深約5m，水位高差0.5m。組件傾角23°，裝機容 量8.5MW，2015年12月并網。采用標準浮筒、定制浮筒、定制浮箱多種浮體形式。就地升壓變岸邊放置，高壓走線水下電纜和橋架結合。

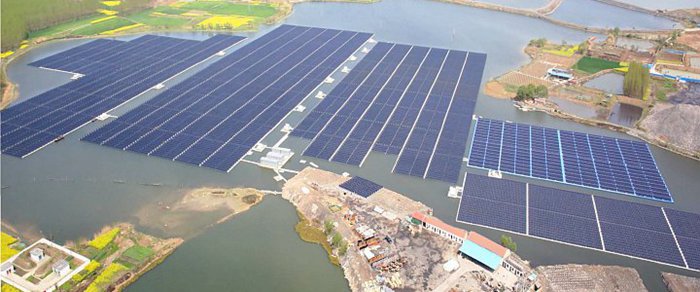

淮南水上光伏發電項目：該項目地處采煤塌陷區，2016年3月并網，裝機15MW。水域面積約880畝，水深6-8m，水位高差4m。組件傾角采取當?shù)刈罴褍A角23°。定制獨立浮筒形式18MW，標準浮筒單排組件形式1MW，雙排組件形式1MW。箱逆變水泥浮臺20個，浮臺式35KV開關站。

臨西水上光伏發電項目：該項目地處于靈溪湖，2015年7月完成并網，裝機8MW。在運行一段時間后，對電站的漂浮部分和地面部分進行了系統效率對比，前者比后者增加了5.8%的發電量。據分析，主要是由于水面反射率遠大于地面，并且組件運行溫度平均低于地面5度左右。

棗陽水上光伏發電項目：該項目地處于熊河水庫水庫，2016年2月建成，裝機1.2MW，陸地裝機1000千瓦，占地23畝，水庫水面裝機200千瓦，占水面約3畝。

這幾個項目標志著我國的水上光伏電站已經起步，同時水上光伏發電也要因地制宜，多水域地區推廣水上光伏電站大有可為。在選址上可以選擇：水庫、廢棄采礦坑、廢棄磚瓦廠取土坑、采礦塌陷區、水深大于3m水域、少臺風影響水域，不建議在北方嚴寒地區水域。
